ПЫЛЕУЛОВИТЕЛИ ЦИКЛОНЫ ТИПА: ЦН, ВЗП, СИОТ, ЛИОТ, ЦОК, РИСИ, СЦН, Циклон Крейзеля.

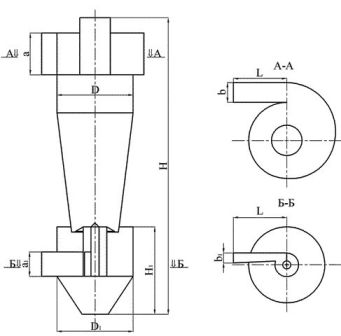

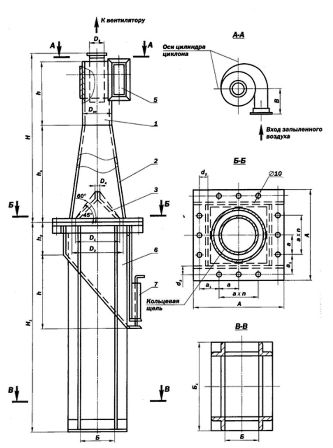

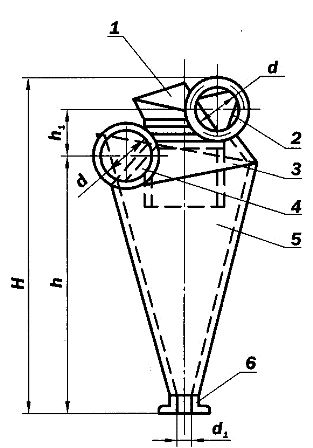

Пылеуловитель Циклон ВЗП
Пылеуловитель Циклон ВЗП

Пылеуловитель (циклон) ВЗП работает по принципу центробежной сепарации частиц из газовой среды. Очищаемый воздух поступает в пылеуловитель двумя потоками через патрубки корпусов завихрителей верхнего и нижнего потоков воздуха. Проходя через корпусы завихрителей, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер и удаляется из него через переходник с затвором – мигалкой в пылесборник. Пылеуловители ВЗП-М предназначены для улавливания пыли: волокнистой, средней и сильнослипающих пылей, в системах пневмотранспорта и аспирационных установках.

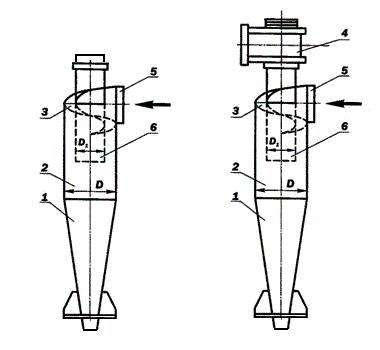

Пылеуловитель Циклон ЛИОТ
Пылеуловитель Циклон ЛИОТ

Циклон ЛИОТ применяется для грубой и средней очистки воздуха от сухой не слипающейся не волокнистой пыли. Очистка воздуха от пыли осуществляется под действием центробежных сил. Циклоны ЛИОТ могут изготавливаться как правого, так и левого исполнения. У циклонов правого исполнения движение воздуха при взгляде на циклон сверху осуществляется по часовой стрелке, у циклонов левого исполнения – против часовой стрелки. Циклоны ЛИОТ могут устанавливаться как на всасывании, так и на нагнетании. При установке на всасывании соединение циклона с вентилятором осуществляется через улитку.

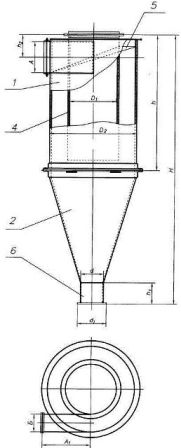

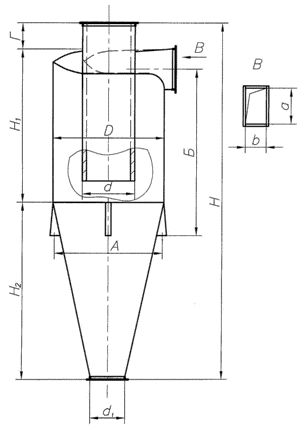

Пылеуловитель Циклоны СИОТ
Пылеуловитель Циклон СИОТ

Циклоны СИОТ предназначены для улавливания сухой, неволокнистой, неслипающейся пыли. При установке на всасывающей линии используют раскручиватель с винтовой крышкой, при установке на нагнетательной – шахта с колпаком или раскручиватель в виде плоского щита. Циклоны СИОТ-М и СИОТ-М1 предназначены для грубой и средней очистки газов от сухой неслипающейся и необразивной пыли. Циклоны предназначены для сухой очистке газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике т.д.) Применение циклонов СИОТ-М, СИОТ-М1 в условиях взрывоопасных сред недопустимо.

Пылеуловитель Циклон ЛТА
Пылеуловитель Циклон ЛТА

Циклоны ЛТА применяются для очистки воздуха от крупных частиц (щепа, стружка) и влажных мелких частиц (опилки) от станков и пилорам, а также в технологическом процессе для отделения крупной щепы. Также циклоны ЛТА используются в качестве циклонов-разгрузителей. Для улавливания древесных отходов также применяются следующие циклоны: циклоны ОЭКДМ, циклоны УЦ, циклоны Гипродревпрома Ц, циклоны Гипродрева, циклоны РИСИ.

Пылеуловитель Циклон ЦОК
Пылеуловитель Циклон ЦОК

Циклоны ЦОК предназначены для санитарной очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение циклонов при слипающихся пылях типа сажи и талька. Применяются в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и др. Циклоны изготавливаются в климатическом исполнении «УХЛ» с категорией размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д по СНиП 2.09.02-85. Циклон ЦОК состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор. Рекомендуется установка на кронштейне циклона диаметром не более 300 мм. Для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера в нижней части циклона устанавливается внутренний конус. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли — 45°, для сажи и талька — 60°. Циклоны ЦМ предназначены для очистки газовоздушных выбросов от зернистой, волокнистой пыли; от пылей склонных к слипанию; от пыли, отходов измельченных материалов легкой, пищевой, полиграфической промышленности; от пыли образующихся при переработки сельскохозяйственной продукции; тяжелых абразивных пылей. Циклоны РИСИ применяются для очистки воздуха от всех видов волокнистой и слипающейся пыли, полировальной пыли и отходов лакокрасочных покрытий.

Пылеуловитель Циклон ЦН
Пылеуловитель Циклон ЦН

Циклоны ЦН предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы. Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует. Для улавливания золы и сухой пыли также применяются следующие циклоны:циклоны ЦН-11 циклоны ЦН-15, циклоны ЦН-15У, циклоны ЦН-24, циклоны СЦН-40, циклоны СДК-ЦН-33, циклоны СК-ЦН-34, циклоны СК-ЦН-34М.

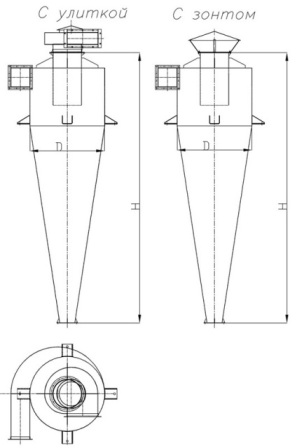

Пылеуловитель Циклон УЦ
Пылеуловитель Циклон УЦ

Циклоны УЦ конструкции ВНИИЗ (Мельстроя) предназначены для улавливания мелкодисперсной пыли в системах пневмотранспорта и аспирационных установках, например, в размольных и шелушильных отделениях мукомольных и крупяных заводов). Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением — улитка. Для улавливания зерновой и мучной пыли также применяются следующие циклоны: циклоны ЦОЛ, циклоны ЦР, циклоны ЦРк, циклоны 4БЦШ, циклоны У21-ББЦ, циклоны УЦМ-38, циклоны ОТИ.

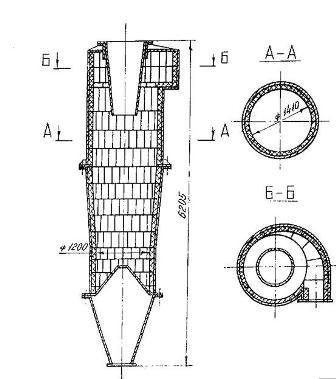

Циклон Крейзеля
Циклон Крейзеля

Циклоны Крейзеля рекомендуется устанавливать после сушильных барабанов, дробилок известняка, в качестве первой ступени при обеспыливании вентиляционного воздуха. Циклон Гипродревпрома применяют для улавливания древесной пыли. Его устанавливают с нагнетательной стороны вентилятора над бункером при транспортировке отходов автотранспортом, а также над воронками при ис­пользовании пневмотранспорта. Рекомендуемая скорость пылегазового потока во вход* ном патрубке 16—20 м/с, коэффициент местного сопротивления, отнесенный к этой скорости, 5,4; эффективность циклона составляет 98—98,5 %.



ФОТОГРАФИИ ПЫЛЕУЛОВИТЕЛИ ЦИКЛОНЫ ТИПА: ЦН, ВЗП, СИОТ, ЛИОТ, ЦОК, РИСИ, СЦН, Циклон Крейзеля.

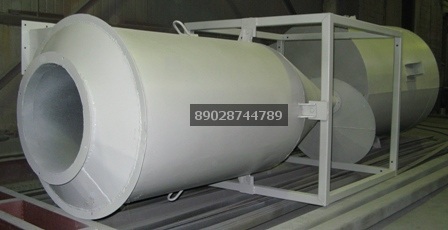

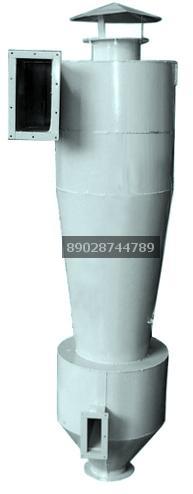

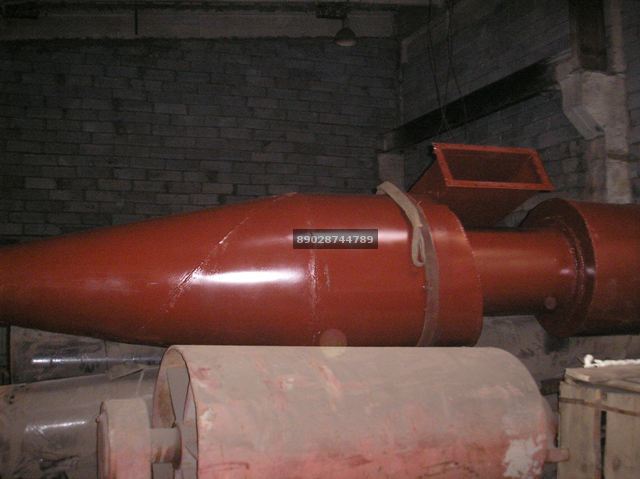

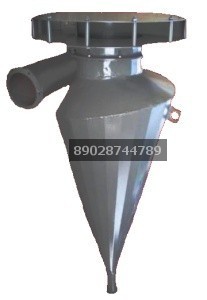

фото Циклон ЛИОТ фото Циклон СИОТ фото Циклон ВЗП фото Циклон ЦН
