ТРУБЫ, ОТВОДЫ, ТРОЙНИКИ, КРЕСТОВИНЫ, ФУТЕРОВАННЫЕ БАЗАЛЬТОМ КАМЕННЫМ ЛИТЬЕМ
  • Область применения каменного (базальтового) литья
  • Трубы, футерованные каменным (базальтовым) литьем

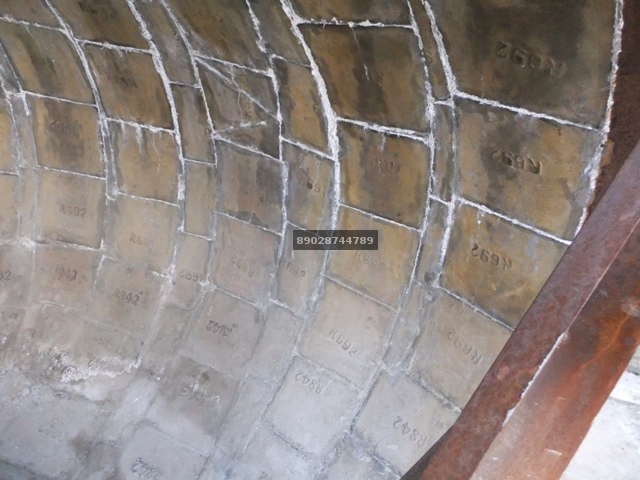

    Вид изнустри футерованной трубы

    Предназначены для гидротранспортировки абразивных материалов (горных пород, шлака, золы и т.д.) в напорных или самотечных трубопроводах.
    Использование износостойкой футеровки из камня позволяет значительно увеличить срок службы трубопровода (особенно для трубопроводов, работающих в тяжелых условиях высокой скорости и активности частиц абразивности породы, повышенных температурах.)

    Применение данного вида продукции позволяет значительно сократить затраты на приобретение, монтаж и эксплуатацию систем.

    Сравнительный срок службы труб применяемых для транспортировки породы для различных видов производств приведен в таблице:


    Вид производства, характеристика породы Срок службы
    металлической трубы
    Срок службыфутерованной трубы
    Высокоабразивная алмазная руда (кимберлит) 0,5-1 год не менее 5 лет
    Железные руды и их шламы 1-2,5 лет не менее 10 лет
    Кварцевые пески до 2 лет не менее 7 лет
    Медно-цинковые соединения до 2 лет не менее 8 лет
    Золы ТЭЦ 1-2 года 20-25 лет
    Срок службы футерованных труб составляет в среднем 18 лет, тогда как нефутерованных - 2 года.

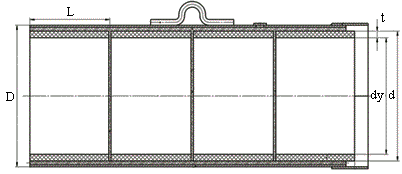

    Чертеж трубы футерованной

    Трубы выпускаются от 1 до 11 метров различных диаметров:
    Обозначение трубы Внутренний диаметр вклад., мм Наружный диаметр вклад., мм Толщина вклад, мм Длина вкладыша, мм Масса одного вкладыш, кг Наружный диаметр стальной трубы, мм Вес одного метра футерованной трубы, кг

    ТФ 133-75-18

    75

    111

    18

    500

    16,0

    133

    35,2

    ТФ 140-82,5-19

    82,5

    120,5

    19

    500

    18,0

    140

    37,4

    ТФ 159-100-20

    100

    140

    20

    500

    22,93

    159

    54,5

    ТФ 180-120-20

    120

    160

    20

    500

    26,0

    180

    52,3

    ТФ 194-125-20

    125

    165

    20

    500

    27,0

    194

    56,09

    ТФ 194-135-20

    135

    175

    20

    500

    29,0

    194

    54,1

    ТФ 219-150-20

    150

    190

    20

    500

    32,0

    219

    66,58

    ТФ 219-155-20

    155

    195

    20

    500

    32,97

    219

    74,6

    ТФ 245-175-20

    175

    215

    20

    500

    39,0

    245

    81,49

    ТФ 273-200-20

    200

    240

    20

    500

    41,4

    273

    83,08

    ТФ 273-204-20

    204

    244

    20

    500

    42,0

    273

    82,1

    ТФ 325-225-20

    225

    265

    20

    500

    46,0

    325

    113,57

    ТФ 325-240-20

    240

    280

    20

    500

    49,0

    325

    114,92

    ТФ 325-250-20

    250

    290

    20

    500

    50,86

    325

    120,86

    ТФ 325-254-20

    254

    294

    20

    500

    51,0

    325

    121,4

    ТФ 377-280-20

    280

    320

    20

    500

    56,0

    377

    142,86

    ТФ 377-285-30

    285

    345

    30

    500

    89,02

    377

    179,53

    ТФ 377-303-20

    303

    343

    20

    500

    61,0

    377

    144,88

    ТФ 402-325-20

    325

    365

    20

    500

    65,0

    402

    155,16

    ТФ 402-336-20

    336

    376

    20

    500

    67,0

    402

    155,71

    ТФ 426-335-30

    336

    395

    30

    500

    103,15

    426

    205,74

    ТФ 426-350-20

    350

    390

    20

    500

    69,0

    426

    171,59

    ТФ 426-356-20

    356

    396

    20

    500

    70,0

    426

    172,6

    ТФ 480-370-20

    370

    410

    20

    500

    73,0

    480

    186,46

    ТФ 480-380-20

    380

    420

    20

    500

    75,0

    480

    188,5

    ТФ 480-380-30

    380

    440

    30

    500

    115,87

    480

    231,77

    ТФ 480-400-20

    400

    440

    20

    500

    79,0

    480

    205,8

    ТФ 500-432-20

    432

    472

    20

    500

    85,0

    500

    195,86

    ТФ 500-438-20

    438

    478

    20

    500

    86,0

    500

    197

    ТФ 530-430-32

    430

    494

    32

    500

    139,27

    530

    329,87

    ТФ 530-456-20

    430

    470

    20

    500

    89,0

    530

    289,87

    ТФ 560-470-20

    470

    510

    20

    500

    92,0

    560

    225,13

    ТФ 560-480-20

    480

    520

    20

    500

    93,0

    560

    226,2

    ТФ 560-483-20

    483

    523

    20

    500

    94,0

    560

    227,14

    ТФ 560-488-23

    488

    534

    23

    500

    110,0

    560

    234,0

    ТФ 630-530-32

    530

    594

    32

    500

    169,41

    530

    396,71

    ТФ 720-500-23

    500

    546

    23

    500

    112,0

    720

    372,8

    ТФ 720-600-23

    600

    646

    23

    500

    134,0

    720

    394,8

    ТФ 720-610-23

    610

    656

    23

    500

    136,0

    720

    396,7

    ТФ 720-620-35

    620

    690

    35

    500

    215,95

    720

    476,75

    ТФ 820-710-35*

    710

    780

    35

    500

    245,62

    820

    543,42

    ТФ 920-800-40*

    800

    880

    40

    500

    316,51

    920

    651,31

    ТФ1020-900-40*

    900

    980

    40

    500

    354,19

    1020

    725,79

    ТФ1120-1000-40*

    1000

    1080

    40

    500

    391,87

    1120

    800,48

    ТФ1220-1100-40*

    1100

    1180

    40

    500

    429,55

    1220

    875,35

    ТФ1420-1280-45*

    1200

    1370

    45

    500

    561,67

    1420

    1081,47

    * допускается футеровать радиальными плитами

    Отводы, футерованные каменным (базальтовым) литьем

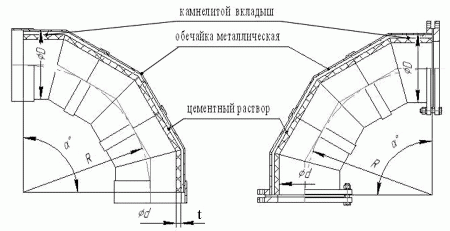

    Чертеж отвод футерованный
    Oбозначение d (мм) D (мм) t alfa R вес
    (d x R x alfa) Номин. Допуск Номин. Допуск (мм) Номин. допуск (мм) 1шт
      размер отклонен размер отклонен 25 размер oтклоне   кг

    82,5x750x15











    15



    750

    5

    82,5x750x30











    30



    750

    10

    82,5x1000x15











    15



    1000

    6,5

    82,5x1000x30











    30



    1000

    13

    82,5x1500x15

    82,5

    ± 2

    132,5

    ± 3

    23-27

    15

    ± 3

    1500

    10

    82,5x2000x15











    15



    2000

    13

    82,5x2500x7,5











    7,5



    2500

    8

    82,5x3000x7,5











    7,5



    3000

    10

    100x750x15











    15



    750

    5,5

    100x750x30











    30



    750

    11,5

    100x1000x15











    15



    1000

    7,5

    100x1000x30



    + 2



    + 3



    30



    1000

    15

    100x1500x15

    100,0

    - 3

    150,0

    - 2

    23-27

    15

    ± 3

    1500

    11,5

    100x2000x15











    15



    2000

    15

    100x2500x7,5











    7,5



    2500

    9,5

    100x3000x7,5











    7,5



    3000

    11,5

    125x750x15











    15



    750

    7

    125x750x30











    30



    750

    13,5

    125x1000x15











    15



    1000

    9

    125x1000x30



    + 2



    + 3



    30



    1000

    18

    125x1500x15

    125,0

    - 3

    175,0

    - 2

    23-27

    15

    ± 3

    1500

    13,5

    125x2000x15











    15



    2000

    18

    125x2500x7,5











    7,5



    2500

    11,5

    125x3000x7,5











    7,5



    3000

    13,5

    150x750x15











    15



    750

    8

    150x750x30











    30



    750

    16

    150x1000x15











    15



    1000

    10,5

    150x1000x30



    + 2



    + 3



    30



    1000

    21,5

    150x1500x15

    150,0

    - 3

    200

    - 2

    23-27

    15

    ± 3

    1500

    16

    150x2000x15











    15



    2000

    21,5

    150x2500x7,5











    7,5



    2500

    13,5

    150x3000x7,5











    7,5



    3000

    16

    175x750x15











    15



    750

    9

    175x750x30











    30



    750

    18,5

    175x1000x15











    15



    1000

    12

    175x1000x30



    + 2







    30



    1000

    24,5

    175x1500x15

    175,0

    - 3

    225,0

    + 3

    23-28

    15

    ± 3

    1500

    18,5

    175x2000x15







    - 2



    15



    2000

    24,5

    175x2500x7,5











    7,5



    2500

    15

    175x3000x7,5











    7,5



    3000

    18,5

    204x750x15











    15



    750

    10,5

    204x750x30











    30



    750

    21

    204x1000x15











    15



    1000

    14

    204x1000x30



    + 2



    + 4



    30



    1000

    28

    204x1500x15

    204,0

    - 3

    254,0

    - 2

    23-28

    15

    ± 5

    1500

    21

    204x2000x7,5











    7,5



    2000

    14

    204x2500x7,5











    7,5



    2500

    17,5

    204x3000x7,5











    7,5



    3000

    21

    225x750x15











    15



    750

    11,5

    225x750x30











    30



    750

    23

    225x1000x15











    15



    1000

    8,5

    225x1000x30



    + 2



    + 4



    30



    1000

    30,5

    225x1500x15

    225,0

    - 4

    275,0

    - 2

    23-28

    15

    ± 5

    1500

    23

    225x2000x7,5











    7,5



    2000

    15

    225x2500x7,5











    7,5



    2500

    19

    225x3000x7,5











    7,5



    3000

    23

    254x750x15











    15



    750

    12,5

    254x750x30











    30



    750

    25,5

    254x1000x15











    15



    1000

    17

    254x1000x30



    + 2



    + 4



    30



    1000

    34

    254x1500x15

    254,0

    - 4

    304,0

    - 2

    23-28

    15

    ± 5

    1500

    25,5

    254x2000x7,5











    7,5



    2000

    17

    254x2500x7,5











    7,5



    2500

    21

    254x3000x 7,5











    7,5



    3000

    25,5

    303x750x15











    15



    750

    15

    303x750x30











    30



    750

    30

    303x1000x15



    + 3



    + 5



    15



    1000

    20

    303x1500x15

    303,0

    - 5

    353,0

    - 3

    23-29

    15



    1500

    30

    303x2000x7,5











    7,5

    ± 5

    2000

    20

    303x2500x7,5











    7,5



    2500

    25

    303x3000x7,5











    7,5



    3000

    30

    356x750x15











    15



    750

    17,5

    356x1000x15











    15



    1000

    23

    356x1500x7,5



    + 3



    + 5



    7,5



    1500

    17,5

    356x1500x15

    356,0

    - 5

    406

    - 5

    23-30

    15

    ± 5

    1500

    35

    356x2000x7,5











    7,5



    2000

    23

    356x2500x7,5











    7,5



    2500

    29

    356x3000x7,5











    7,5



    3000

    35

    400x750x15











    15



    750

    19,5

    400x1500x15











    7,5



    1500

    19,5

    400x1500x15



    + 3



    + 5



    15



    1600

    39

    400x2000x7,5

    400,0

    - 5

    450,0

    - 3

    23-30

    7,5

    ± 5

    2000

    26

    400x2500x7,5











    7,5



    2500

    32,5

    400x3000x7,5











    7,5



    3000

    39

    500x1000x7,5











    7,5



    1500

    19,5

    500x1000x15











    15



    1000

    32

    500x1500x7,5



    + 3



    + 5



    7,5



    1500

    24

    500x2000x7,5

    500,0

    - 5

    550,0

    - 3

    23-30

    7,5

    ± 5

    2000

    32

    500x2500x7,5











    7,5



    2500

    40

    500x3000x7,5











    7,5



    3000

    48

    В заказе на отвод с внутренним диаметром d = 100 мм и внешним размером D = 132,5 мм для радиуса R = 750 мм и толщины стенки t = 25 мм при среднем углу альфа = 30° обозначается: Отвод 100 x 750 x 30

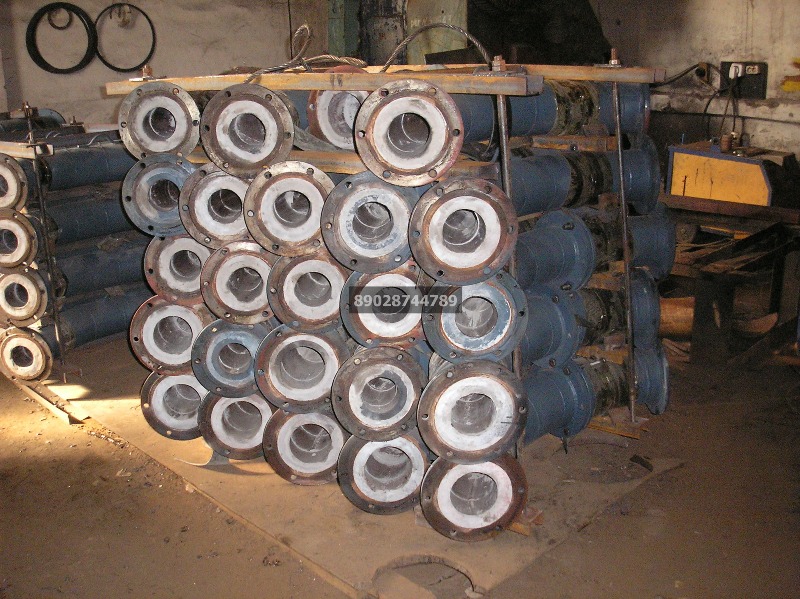

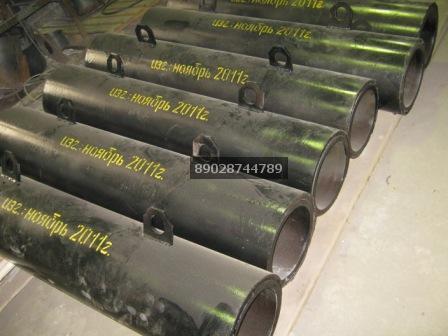

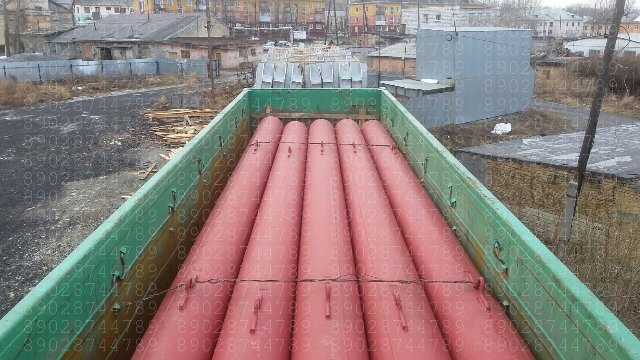

    ФОТОГРАФИИ ТРУБЫ, ОТВОДЫ, ТРОЙНИКИ, КРЕСТОВИНЫ, ФУТЕРОВАННЫЕ БАЗАЛЬТОМ КАМЕННЫМ ЛИТЬЕМ

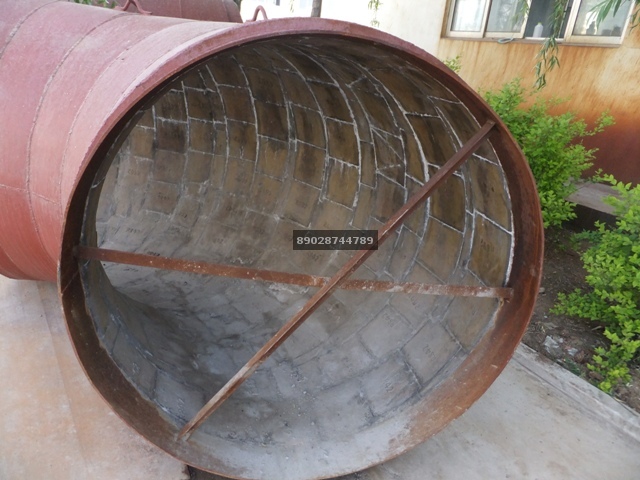

    фото Труба футерованная ТФ 1420 после 5 лет эксплуатации фото Футеровка труб большого диаметра камнелитой радиальной плиткой фото Трубы ТФ 720 футерованные камнелитыми вкладышами с бондажным соединением фото Отводы стальные футерованные базальтовым каменным литьем
