ИЛООТДЕЛИТЕЛЬ ГИДРОЦИКЛОННЫЙ ТИПА ИГ-45М, ИГ-45М2, ИИГ, ИГ-45/75

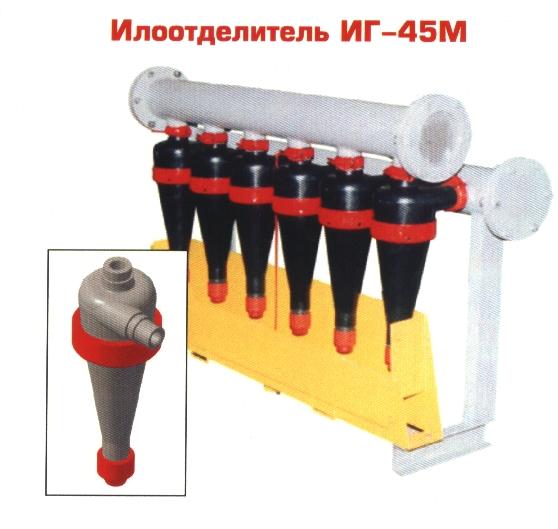

Илоотделитель ИГ-45М

Илоотделитель гидроциклонный - предназначен для очистки неутяжеленного бурового раствора от частиц выбуренной породы при бурении нефтяных и газовых скважин,применяется в составе циркуляционных систем буровых установок всех классов.



Гидроциклон илоотделителя ИГ-45М - изготовлен из износостойкого полиуретана, а толщина стенок конусов в наиболее изнашиваемой части увеличена. Компактность конструкции позволяет удачно компоновать с другим оборудованием при монтаже систем очистки. Гидроциклон не требует регулировок в процессе работы. В зависимости от свойств бурового раствора устанавливаются быстросменные насадки с разным диаметром сбросовых отверстий. Гидроциклон может устанавливаться как отдельным узлом, так и в составе батареи.

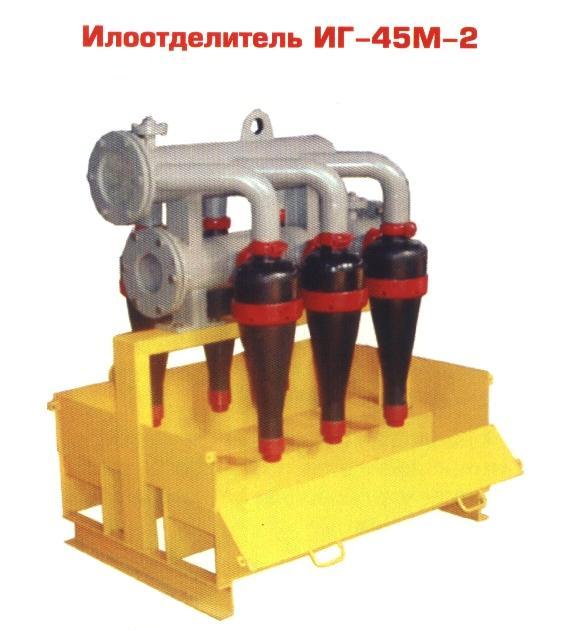

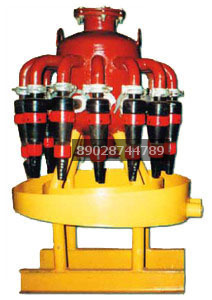

Илоотделитель ИГ-45М2 круговой

Технико-экономические показатели илоотделителей

  • Пропускная способность , л/с - 45
  • Наименьший размер частиц плотностью 2600 кг/мЗ, удаляемых на 95% и более при работе на буровом растворе плотностью 1100-1200 кг/мЗ, мм- 0,03-0,05

  • Внутренний диаметр гидроциклонов, мм - 150
  • Диапазон регулирования диаметра пескового отверстия, мм - 12 - 20
  • Рабочее давление перед гидроциклонами, МПа- 0,28 -0,33
  • Количество гидроциклонов, шт - 6
  • Габаритные размеры, мм - 1730x520x1200
  • Масса илоотделителя, кг - 200

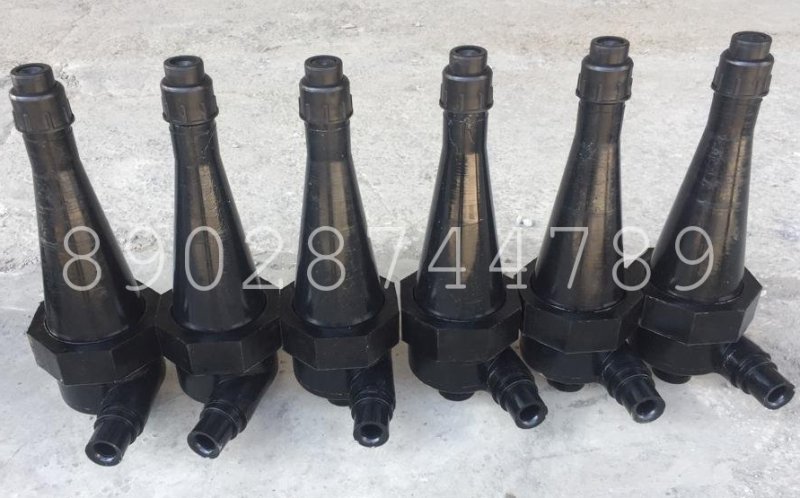

  • Гидроциклон илоотделителя ИГ 45M в сборе ИГ45М.01.00.000

    Гидроциклон илоотделителя ИГ 45M в сборе ИГ45М.01.00.000

    Запасные части ИГ-45М

  • 1. Улитка гидроциклона ИГ 45М.01.00.001
  • 2. Конус гидроциклона ИГ 45М.01.00.002
  • 3. Гайка гидроциклона ИГ 45М.01.00.003
  • 4. Гайка гидроциклона ИГ 45М.01.00.005
  • 5. Стакан гидроциклона ИГ 45М.01.00.006
  • 6. Диафрагма ИГ 45М.01.00.004
  • 7. Хомут гидроциклона ИГ 45М.07.00.000
  • 8. Манжета хомута ИГ 45М.07.00.005

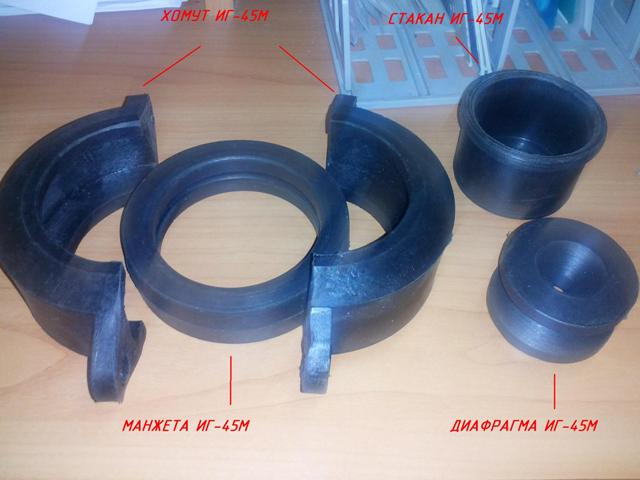

  • Запасные части илоотделителя ИГ-45М

    Запасные части ИИГ

  • 1. Улитка гидроциклона ИИГ
  • 2. Конус гидроциклона ИИГ
  • 3. Манжета ИИГ

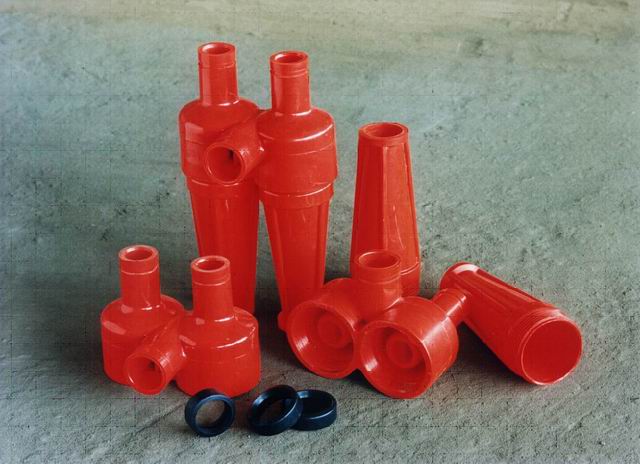

  • Запасные части илоотделителя ИИГ


    ФОТОГРАФИИ ИЛООТДЕЛИТЕЛЬ ГИДРОЦИКЛОННЫЙ ТИПА ИГ-45М, ИГ-45М2, ИИГ, ИГ-45/75

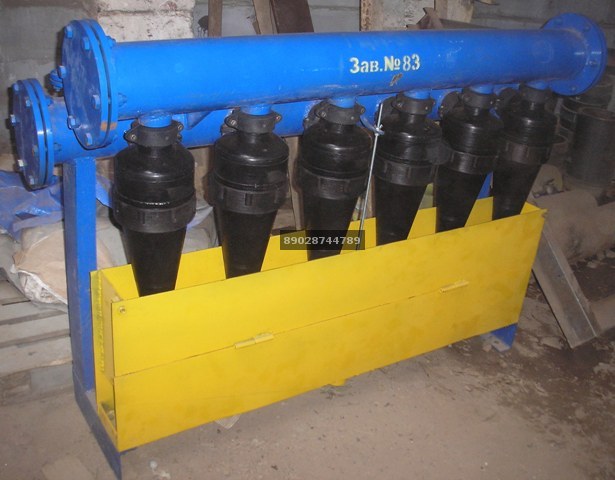

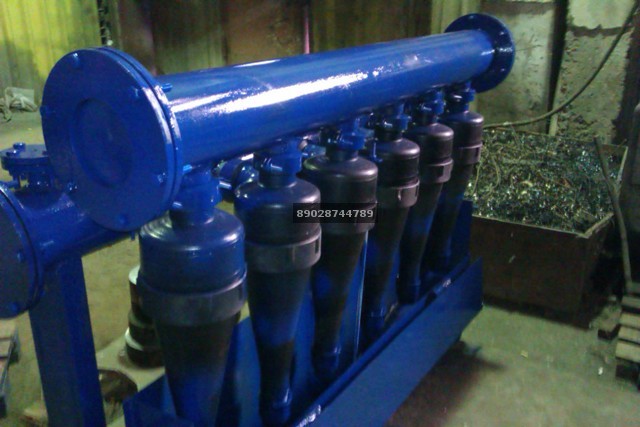

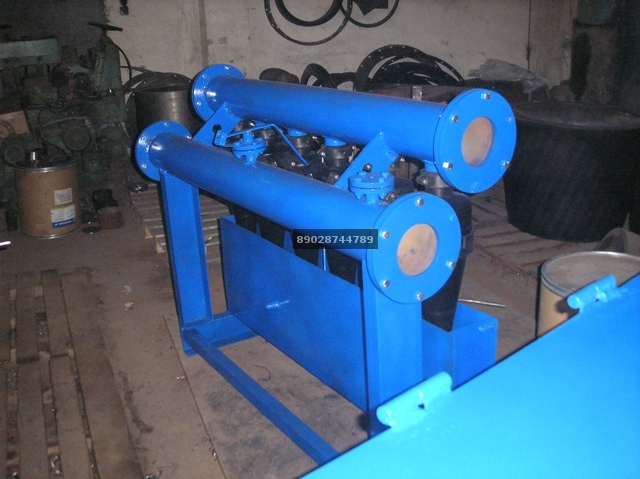

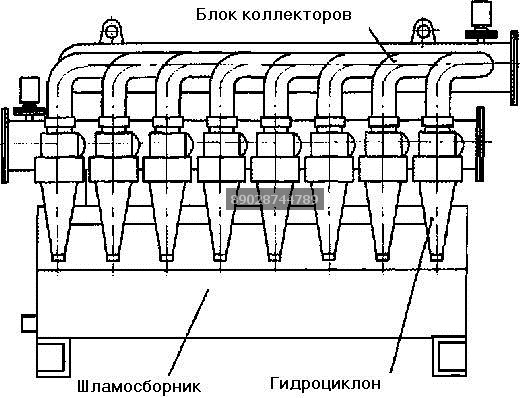

    фото Илоотделитель фото Илоотделитель вид сзади фото Илоотделитель ИГ-45М в сборе фото Илоотделитель ИГ45/75К Круговой фото Илоотделитель ИГ45/75 линейного типа
