ГИДРОЦИКЛОН НАПОРНЫЙ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИХ ПРИМЕНЕНИЕ

ООО "Завод сплавов" специализируется на разработке, проектировании и производстве гидроциклонов. Мы изготавливаем напорные гидроциклоны серийно и по чертежам заказчика. Гидроциклоны предназначены для классификации и обогащения в жидкой среде высокоабразивных материалов по крупности, а также сгущения, обезвоживания и дешламации пульп, очистки сточных вод от механических примесей и нефтепродуктов.

Гидроциклоны, серийный выпуск ООО "Завод сплавов"

Нажмите чтобы узнать подробнее о каждом гидроциклоне
Полиуретан Карбид кремния Резина
Полиуретановая футеровка изготавливается из полиуретана марки СКУ ПФЛ-100. Условная прочность при растяжении 35МПа, относительное удлинение при разрыве не менее 600%, твердость по Шору 55-97 единиц, истираемость не более 11,25м3/т.Дж. Гидроциклоны, футерованные карбидом кремния, имеют высокую стойкость, особенно при гидротранспортировке абразивных пород в насыщенных растворах солей и кислот. Они хорошо зарекомендовали себя по надежности, долговечности и простоте обслуживания. Основными преимуществами резиновой футеровки являются: снижение уровня шума, высокая стойкость к гидроабразивным нагрузкам, отсутствие коррозии в агрессивных средах, простота монтажа и демонтажа футеровки.
Гидроциклон ГЦП-15
Гидроциклон ГЦП-25
Гидроциклон ГЦП-50
Гидроциклон ГЦП-75
Гидроциклон ГЦП-100
Гидроциклон ГЦП-150 Гидроциклон ГЦР-150
Гидроциклон ГЦП-250 Гидроциклон ГЦК-250 Гидроциклон ГЦР-250
Гидроциклон ГЦП-360 Гидроциклон ГЦК-360 Гидроциклон ГЦР-360
Гидроциклон ГЦП-380
Гидроциклон ГЦП-400
Гидроциклон ГЦП-500 Гидроциклон ГЦК-500 Гидроциклон ГЦР-500
Гидроциклон ГЦП-600
Гидроциклон ГЦП-710 Гидроциклон ГЦК-710 Гидроциклон ГЦР-710
Гидроциклон ГЦП-750 Гидроциклон ГЦК-750 Гидроциклон ГЦР-750
Гидроциклон ГЦП-1000 Гидроциклон ГЦК-1000 Гидроциклон ГЦР-1000
Гидроциклон ГЦП-1200 Гидроциклон ГЦР-1200
Гидроциклон ГЦП-1400 Гидроциклон ГЦК-1400 Гидроциклон ГЦР-1400
Гидроциклон ГЦП-2000

Ориентировочные данные для выбора гидроциклонов

Диаметр гидроциклона D, мм Угол конусности, градус Средняя производительность при 0,1 МПа Крупность слива, мкм Стандартный эквивалентный диаметр питающего отверстия, мм Стандартный диаметр сливного патрубка, мм Диаметр песковой насадки, мм
15 10 0,15–0,3 4 5
25 10 0,45–0,9 0-3 6 8 0-12
50 10 1,8–3,6 5-10 15 13 0-12
75 10 3–10 10–20 25 25 0–12
150 10, 20 12–30 20–50 80 44 12–24
250 20 27–80 30–100 100 80 12–75
360 20 50–150 40–150 180 110 12–75
500 20 100–300 50–200 200 170 12–75
710 20 200–500 60–250 200 200 12–75
1000 20 360–1000 70–280 395 270 12–75
1400 20 700–2000 80–300 580х580 420 12–75
2000 20 1100–3800 90–330 - - -

Гидроциклоны могут применяться как самостоятельные аппараты, либо объединенными в батареи в открытых или замкнутых циклах измельчения, отмывочных установках очистных сооружений

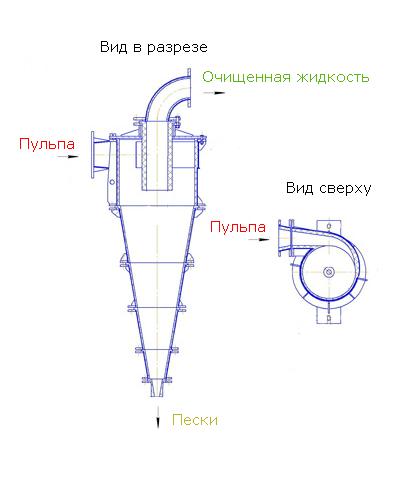

Гидроциклон чертеж

В основу технологии гидроциклона положено использование вращательного движения, при котором под действием центробежной силы происходит разделение веществ с различной плотностью. Что-то подобное происходит в центрифугах или сепараторах. Различие заключается в том, что в данном случае для создания вращательного движения жидкости используется энергия текущего водного потока. В процессе вращения потока по круговой траектории на него начинает действовать центробежная сила, которая будет повышать давление у периферии и создавать разряжение в центре.

Подобное явление происходит и при вращении ротора центробежного насоса. Однако в данном случае используется еще одно свойство вращательного движения – увеличение скорости и соответственно величины центробежной силы при уменьшении радиуса вращения. Это достигается путем движения жидкости по спиральной траектории по конической поверхности в сторону вершины. Когда поток упирается в глухую стенку, расположенную у вершины конуса, жидкость начинает засасываться в центральную часть, где находится зона разряжения. Такое же явление происходит и в природе, во время образования смерча, когда воздушные потоки начинают закручиваться, приближаясь к земле, затем ударяются об ее поверхность и взмывают ввысь. То же самое происходит и в гидроциклоне.

В отличие от центрифуг и центробежных насосов вращательное движение жидкости осуществляется не за счет вращения частей этих аппаратов, а за счет тангенсального введения потока в корпус аппарата, имеющего цилиндрическую форму. Увеличение скорости вращения жидкости происходит при попадании потока из цилиндрической части гидроциклона в коническую. В этот момент частицы механических примесей и взвеси отбрасываются к стенкам, которые перемещаются по спиральной траектории по конической поверхности к вершине конуса и затем попадают в камеру для сбора примесей. В то же время осветленный поток перемещается к центру вращения, где находится зона разряжения и выбрасывается из аппарата.

Описанный принцип действия реализуется в гидроциклонах напорного (закрытого) типа. Следует отметить, что основными параметрами таких гидроциклонов является его пропуск­ная способность – производительность, которая определяется диаметром входных патрубков и внутренним диаметром цилиндрической части гидроциклона.



ФОТОГРАФИИ ГИДРОЦИКЛОНЫ

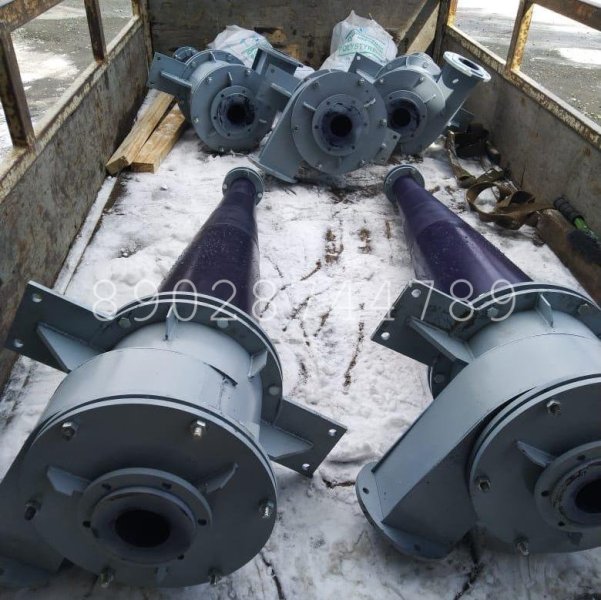

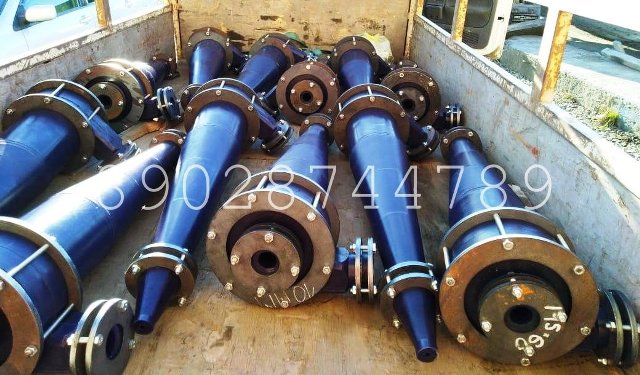

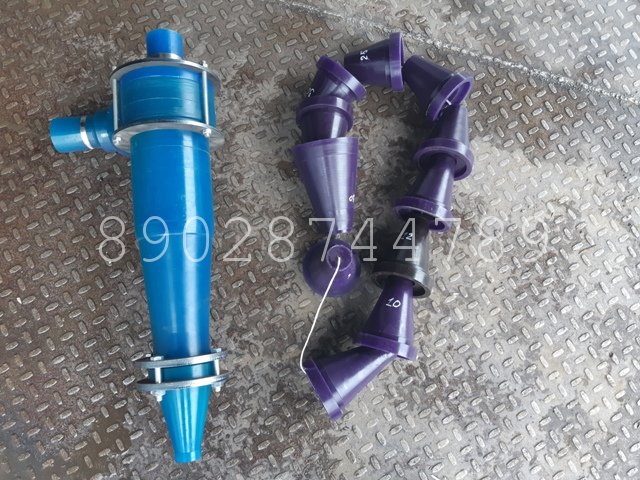

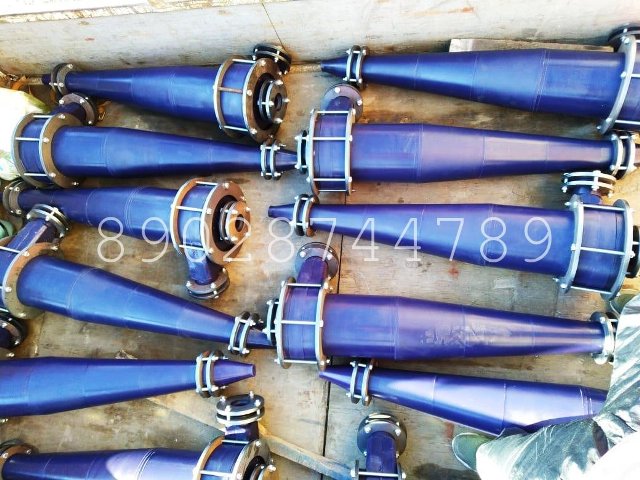

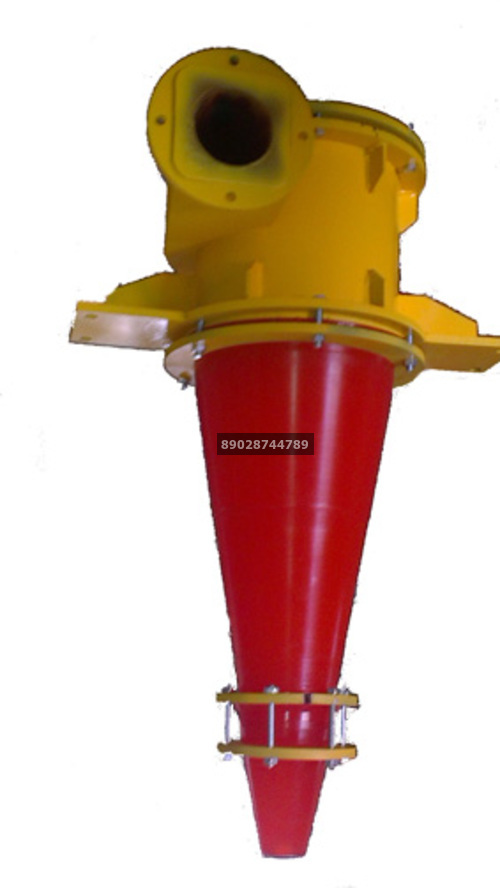

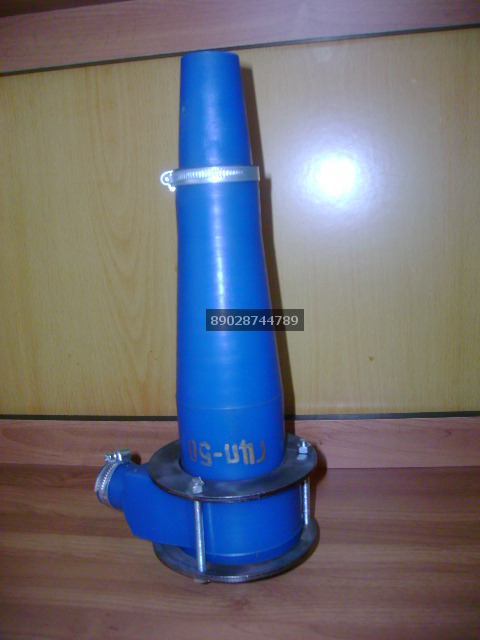

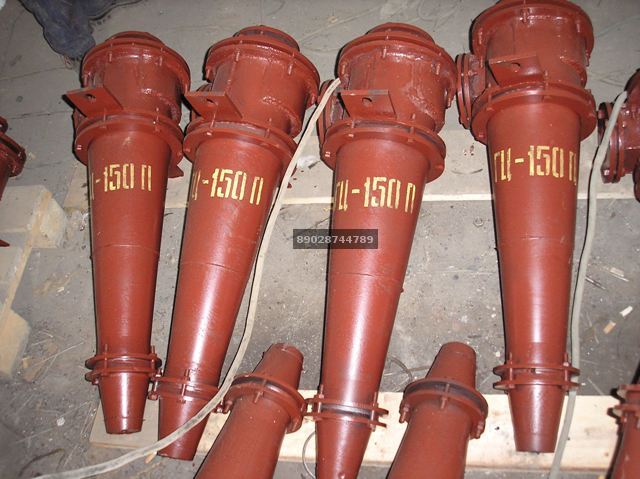

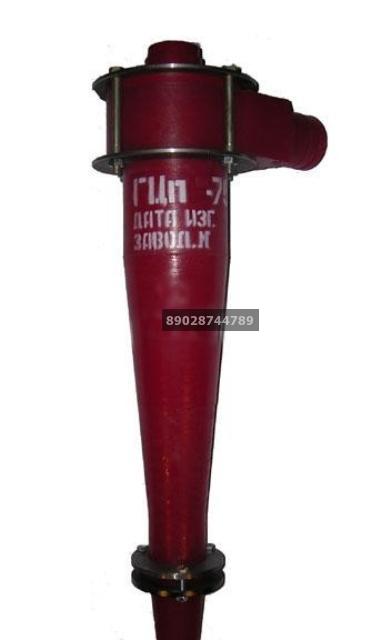

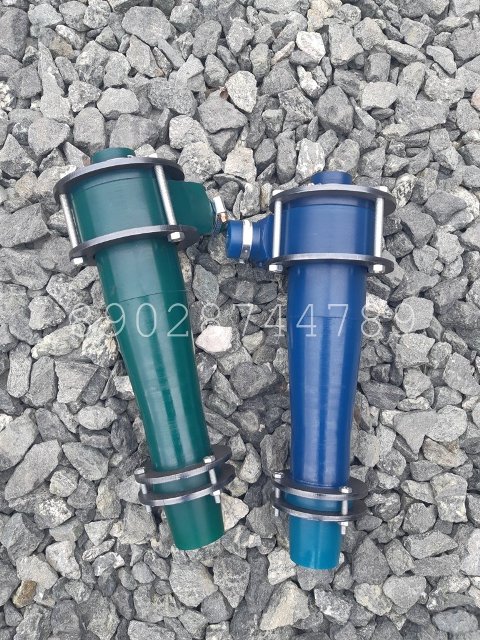

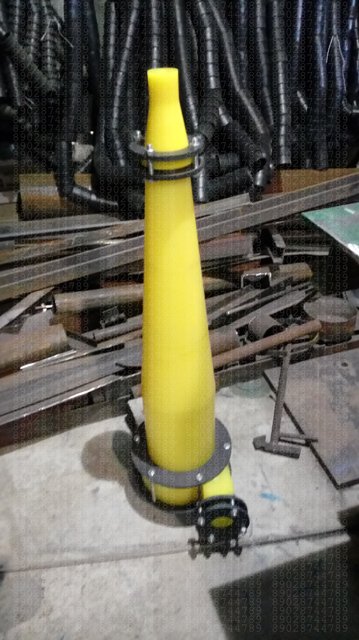

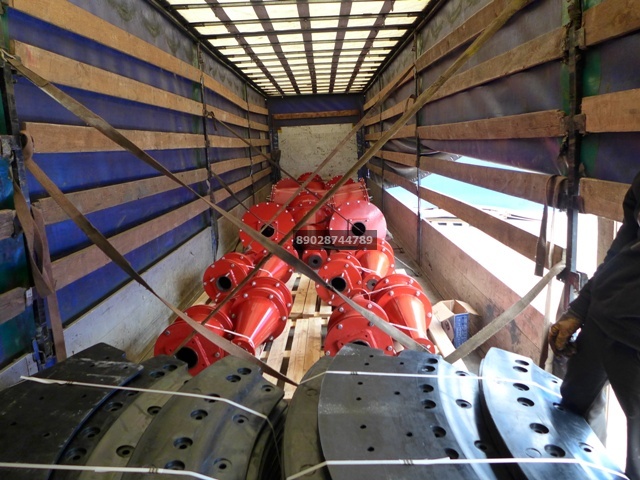

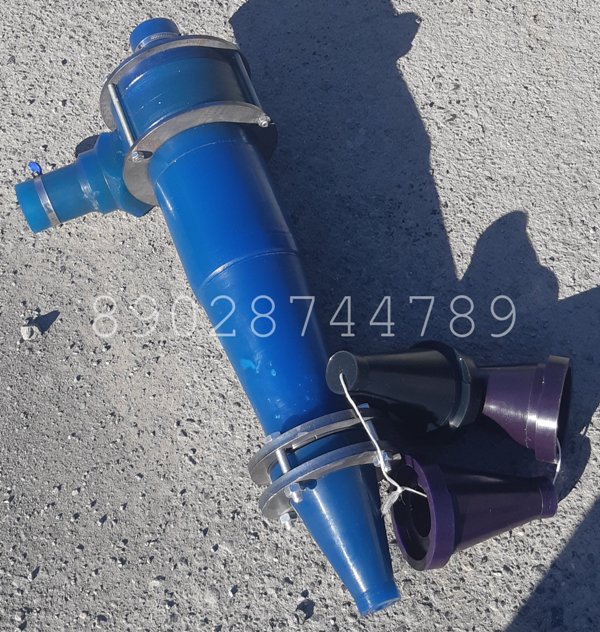

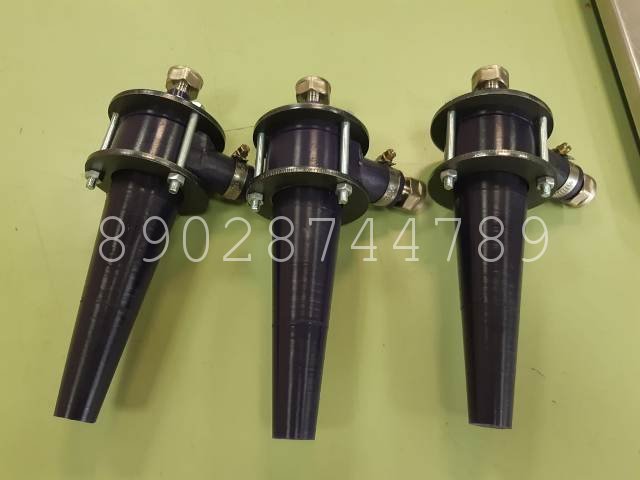

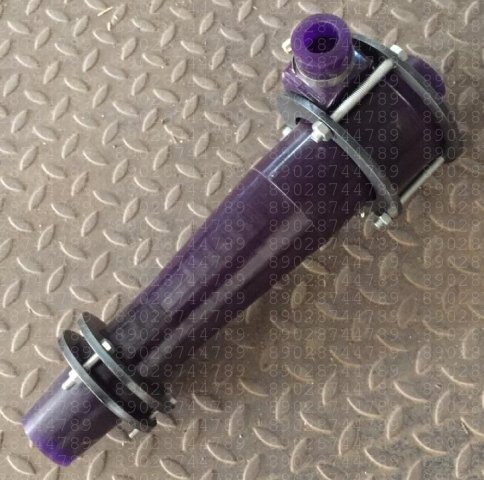

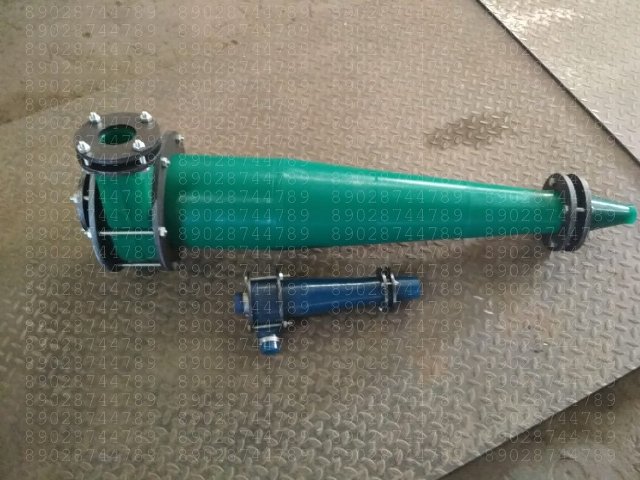

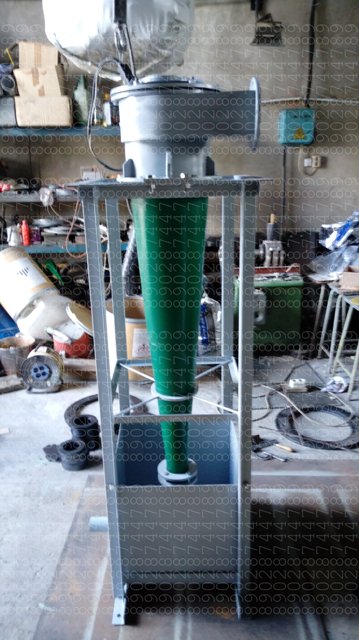

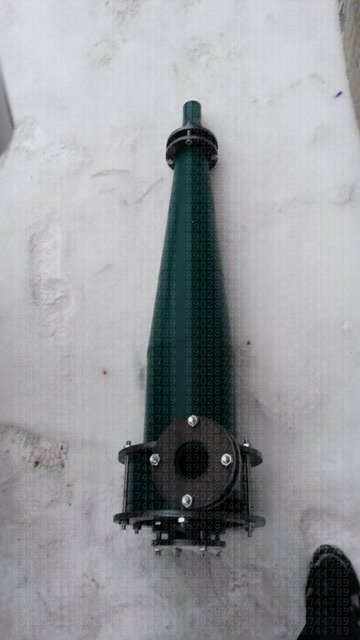

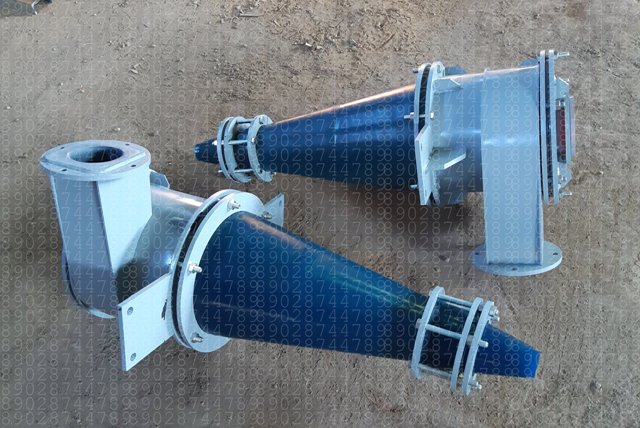

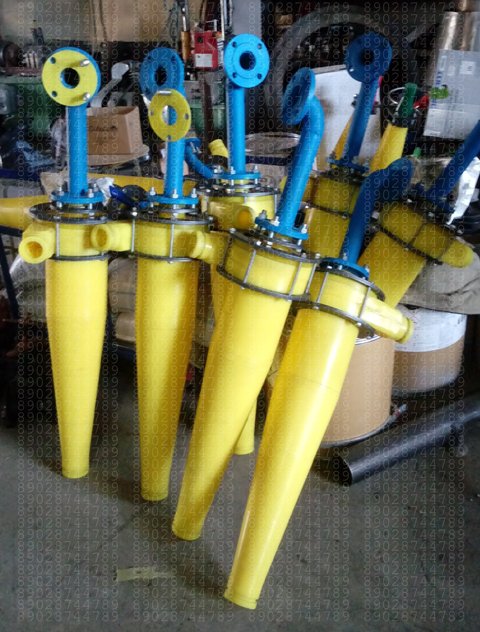

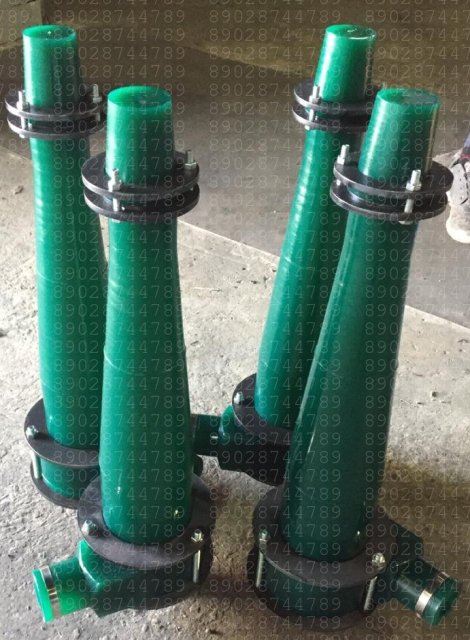

фото Гидроциклон ГЦП-25 фото Гидроциклон ГЦП-50 фото Батарея гидроциклонов ГЦП-50х2 Гидроциклон ГЦП-75 фото Гидроциклон ГЦП-100 фото Гидроциклон ГЦП-150 Гидроциклон ГЦП-250 фото Отгрузка ГЦР-250 фото Гидроциклон ГЦП-360 фото Гидроциклон ГЦК-500К короткоконусный Гидроциклон ГЦК-500 в работе Гидроциклон ГЦП-500 фото Отгрузка ГЦР-500 фото Гидроциклон ГЦП-710 в работе
НАЛИЧИЕ
Обновление 24/11/2017
ГЦПу-25 в наличии.
ГЦПу-50 в наличии.
ГЦПу-75 в наличии.
ГЦП-150 3шт.
ГЦР-150 3шт.
ГЦПу-150 в наличии.
ГЦП-250 1шт.
ГЦР-250 1шт.
ГЦП-360 3шт.
ГЦР-360 3шт.
ГЦП-500 1шт.
ГЦР-500 1шт.
ГЦК-710 2шт.
ГЦП-750 1шт.
ГЦР-750 1шт.
