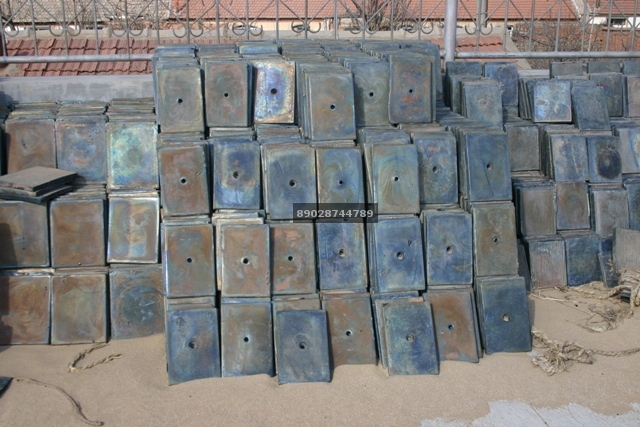

Плитка камнелитая (базальтовая) с отверстием

Базальтовая камнелитая плитка применяется в качестве защитных покрытий оборудования, подверженного абразивному изнашиванию, воздействию различных химических реакционных компонентов, температурным перепадам,
Базальтовые камнелитые плиты широко используются для футеровки:
- в горно-обогатительном производств: бункеров, течек, желобов, питателей, гидроциклонов, пульпа- и шламопроводов;
- в металлургии: бункеров, течек, циклонов, желобов смыва окалины, емкостей для агрессивной жидкости, коксовых рамп, полов травильных отделений;
- в энергетике: газоходов, сепараторов пыли, циклонов, золоуловителей, каналов ГЗУ.
Средний срок службы, в зависимости от условий эксплуатации, составляет порядка 7-ми лет.

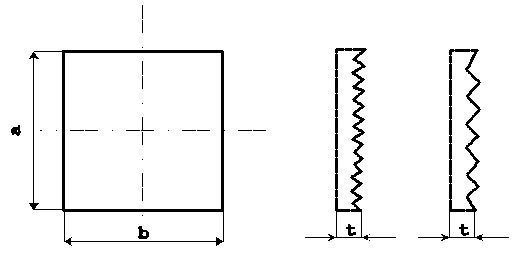

Рис. 1 – ПРЯМОУГОЛЬНАЯ ПЛИТКА

Рис. 2 - ШЕСТИУГОЛЬНАЯ ПЛИТКА Рис. 3 – ФОРМА - A
ШЕСТИУГОЛЬНАЯ ПЛИТКА форма B

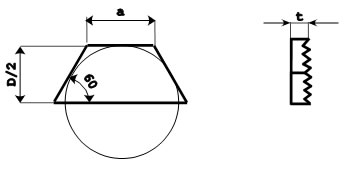

Рис. 4 – ФОРМА - B

Taб. 1. ПРЯМОУГОЛЬНАЯ ПЛИТКА (размеры в мм.)

	длина		толщина
Обозначение	a	b	t*
200/100/22JR	200	100	22
200/100/30H			30
200/100/30JR	200	100	30
200/100/30R			30
200/100/40H			40
200/100/40JR	200	100	40
200/100/40R			40
200/200/22H	200	200	22
200/200/22JR	200	200	22
200/200/25H			25
200/200/25JR	200	200	25
200/200/25R			25
200/200/30H			30
200/200/30JR	200	200	30
200/200/30R			30
200/200/40H			40
200/200/40JR	200	200	40
200/200/40R			40
200/200/50H			50
200/200/50JR	200	200	50
200/200/50R			50
200/200/60R	200	200	60
250/125/30H			30
250/125/30JR	250	125	30
250/125/30R			30
250/125/40H	250	125	40
250/125/40R	250	125	40
250/250/25JR	250	250	25
250/250/30H			30
250/250/30JR	250	250	30
250/250/30R			30
250/250/40R	250	250	40
250/250/50R	250	250	50

R – сильное рифление JR – лёгкое рифление H – гладкие, без рифления

Taб. 2. ШЕСТИУГОЛЬНАЯ ПЛИТКА (размеры в мм.)

		ФОРМА - B		ФОРМА - A		толщина	Количество
Обозначение		D	D/2	a	a/2	t	Шт./м2
целые	половинки	± 2	± 2	± 2	± 2	*	целые/половин
200/30JR	200/30JR	200	100	115,5	57,7	30 ±2	29/58
* У плитки с рифлением толщину подразумеваем включая рифление.

JR – лёгкое рифление с задней стороны плитки.
