ГИДРОЦИКЛОН ГЦР-750
Назад к списку

Гидроциклон футерованный резиной ГЦР – 750 предназначен для классификации и сепарации по крупности в водной среде измельченных рудных и нерудных материалов и другого ископаемого сырья, сгущения (обезвоживания) и дешламации пульп, очистки промышленных и бытовых стоков от масел и механических примесей. Гидроциклон ГЦР – 750 может применяться как самостоятельный аппарат, либо объединённый в батареи открытых или замкнутых циклах измельчения, отмывочных установках, очистных сооружениях

ЦЕНА: Узнать цену

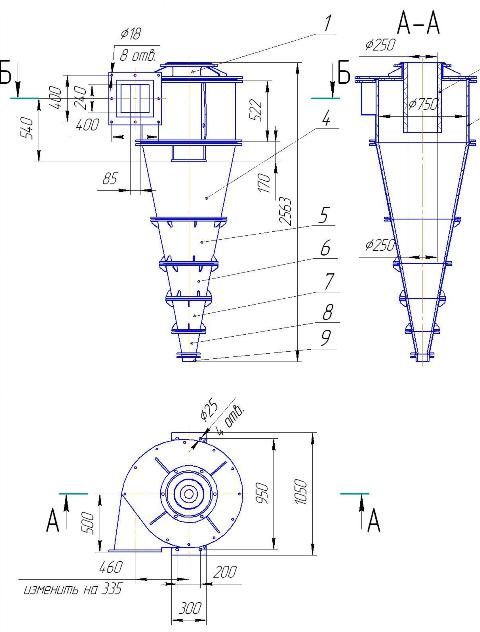

Чертеж гидроциклона ГЦР-750

Чертеж гидроциклона ГЦП-750

Технические данные и характеристики гидроциклона ГЦР – 750

Диаметр цилиндрической части, мм 750
Угол конуса конусной части, град 20
Диаметр сливного отверстия, мм 250
Крупность слива при оптимальном режиме, мкм 65-260
Диаметр пескового отверстия, мм 12-75
Производительность по питанию, при давлении 0,1 Мпа, м3/час, не менее 300-700
Габаритные размеры, мм, и вес. 1155*1155*3350 650кг.

Гидроциклон должен работать при постоянном объеме питания и давления. Струя песков из насадка должна иметь правильный конусо-образный веер. Постоянство питания и давления, при несоответствии объемной производительности гидроциклона и питающего насоса, может быть обеспечено сбросом части слива в зумпф питающего насоса. Работа на заданную крупность слива (при установившемся режиме работы питающего насоса) регулируется подбором отверстия песковой насадки. Для получения тонких сливов необходимо установить песковую насадку с большим отверстием, для получения грубых сливов - насадку с меньшим отверстием.



ФОТОГРАФИИ ГИДРОЦИКЛОН ГЦР-750
фото Гидроциклон ГЦП-710 в работе фото Гидроциклон ГЦП-710 схема погрузки
